Пункти газорегуляторні блочні

ГРПБ призначені для редукування високого або середнього тиску сухого природного газу (ГОСТ 5542-87) очищеного від механічних домішок на, відповідно, середній і низький тиск при автоматичній підтримці заданого вихідного тиску незалежно від зміни витрати газу або вхідного тиску, з автоматичним відключенням подачі газу при аварійних підвищеннях або зниженнях вихідного тиску поза допустимих заданих значень. Технічна конфігурація обладнання може включати вузол обліку природного газу.
Основні споживачі ГРПБ – підприємства житлово-комунального, виробничого та сільськогосподарського призначення.
ГРПБ, що застосовуються в системах газопостачання населених пунктів, згідно вимог розділу 8 ДБН В.2.5-20-2018, мають дві лінії редукування газу - одна робоча, друга - резервна.

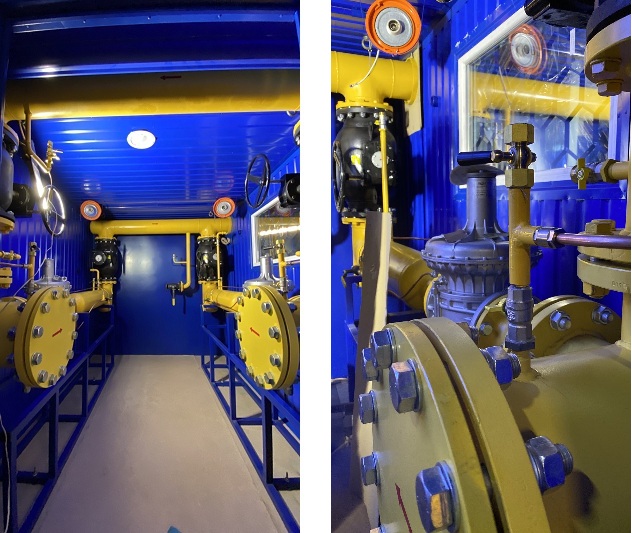

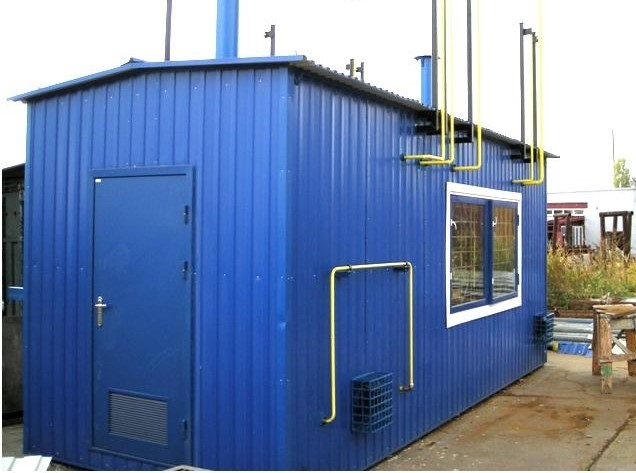

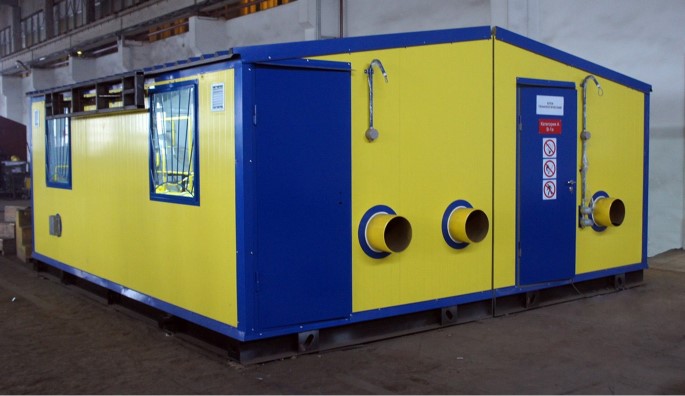

Готовий виріб являє собою утеплений металевий блок-контейнер, всередині якого змонтовано технологічне газорегулююче обладнання, а також допоміжне приміщення для персоналу.
Робота з ГРПБ вимагає спеціальної підготовки обслуговуючого персоналу з експлуатації газових мереж і обладнання.

Пункти газорегуляторні блочні виготовляються у модифікаціях в залежності від наступних показників:
   -пропускної здатності;
   -вхідного та вихідного тиску природнього газу;
   -кількості ліній редукування та складу технічних пристроїв на них;
   -напрямок входу та виходу газопроводів;
   -наявність вузла обліку газу;
   -рівень автоматизаціі;
   -типу джерела опалення (обігріву).



Маркується наступним чином:
  ГРПБ.Х1.Х2.Х3.Х4.Х4.Х6.
  ГРПБ – пункт газорегуляторний блочний;
  Х1 – тип регулятора тиску газу;
  Х2 – кількість робочих ліній редукування;
  Х3 – модифікація ГРПБ в залежності від виконання;
  Х4 – позначення джерела опалення;
  Х5 – максимальна продуктивність;
  Х6 – наявність телеметрії.

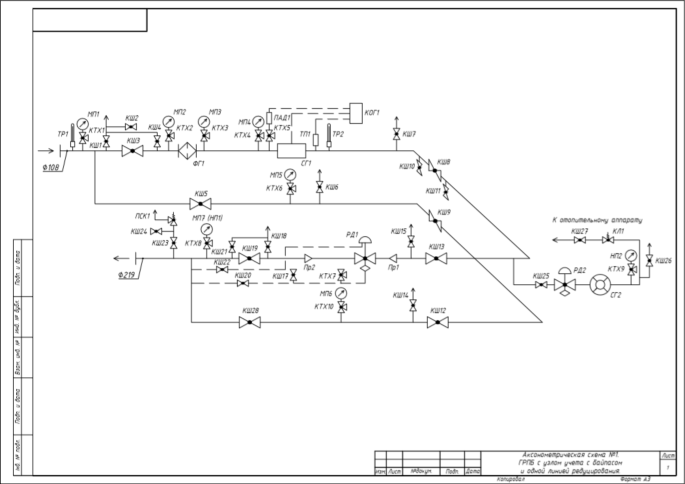

Зразок
