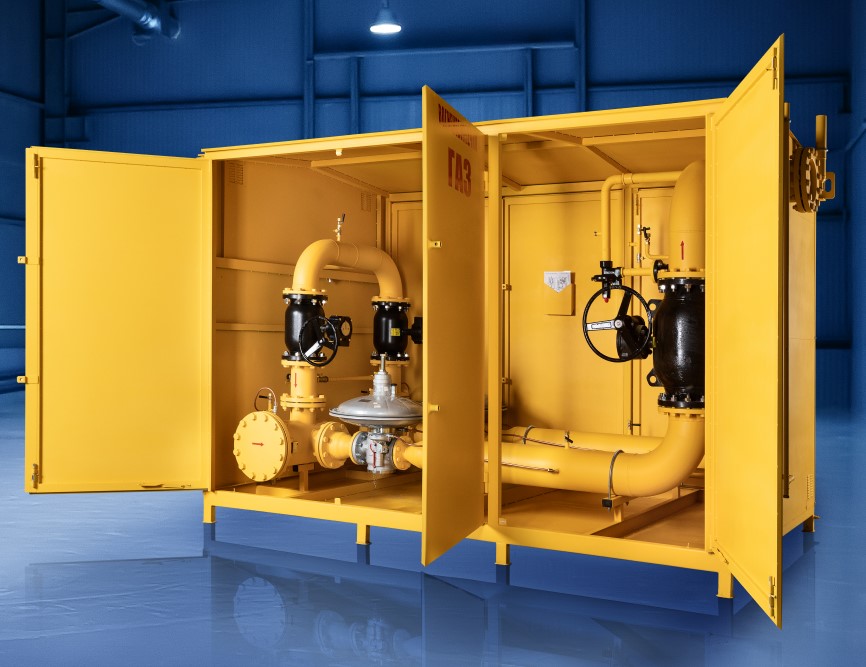

Шафові газорегуляторні пункти

    Шафові газорегуляторні пункти (ШРП) призначені для редукування (зниження) високого, або середнього на середній, або низький тиск, та підтримання його на заданому рівні, і автоматичного підтримання заданого вихідного тиску незалежно від зміни витрати і вхідного тиску.
    Шафові газорегуляторні пункти виготовляються відповідно до ТУ У 26.5 - 30454576 - 001 до: 2013, та маркується наступним чином: ШРП.Ф.Х 1.Б.Р.Х2.Х3

ШРП – пункт газорегуляторний шафовий;

Ф - наявність фільтру газу;
Х 1 – кількість ліній редакування;
Б – наявність байпас лінії
Р – тип регулятора тиску
Х2 – вхідний надлишковий тиск, МПа
Х3 – вихідний надлишковий тиск, МПа

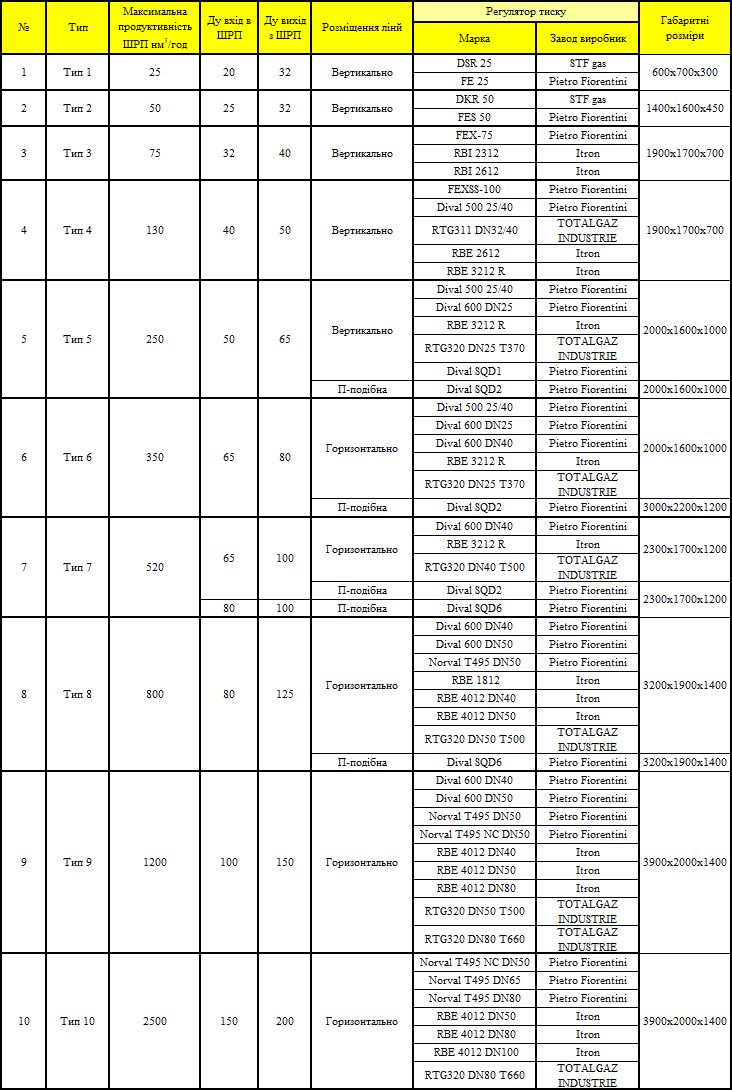

  Технічні характеристики ШРП



 ШРП з пропускною здатністю до 50  м3/год , комплектуються наступними типами регуляторів: FE 25, FES (Pietro Fiorentini)

ШРП з пропускною здатністю до 150  м3/год

ШРП з пропускною здатністю до 350  м3/год

ШРП з пропускною здатністю до 500  м3/год

ШРП з пропускною здатністю до 750  м3/год

ШРП з пропускною здатністю до 1200  м3/год
