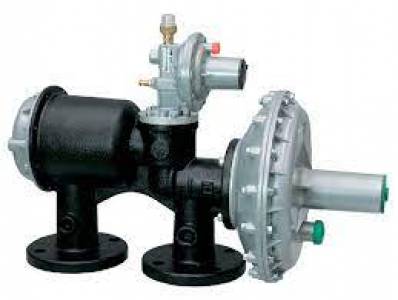

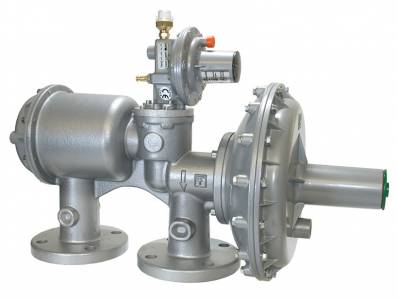

Dival SQD

Його інноваційна характеристика складається в особливій геометрії корпусу клапана. Вона дозволяє реалізовувати регулятор, який може інтегруватися з картриджних фільтром, який вирізняється високою пропускною здатністю і низькою втратою навантаження. Ця конструктивна концепція дозволяє реалізовувати вузли редукування тиску, в шафі або також «на борту машини», які відрізняються вкрай малими загальними габаритними розмірами, в порівнянні з традиційними вузлами, зібраними звичайним способом. Це робить можливим значну економію при монтажі вузла в плані виконання сполучних трубопроводів, колін і спеціальних деталей, а також в кількості людино-годин, необхідних для монтажу

Він підходить для газоподібних, некорозійні, попередньо фільтрованих рідин, і характеризується швидкою реакцією на зміни в робочих умовах. Тому він особливо придатний для використання з пальниками ON/OFF і в будь-яких промислових процесах, що характеризуються швидкими змінами витрати.

Постійне регульоване тиск і його точність, навіть при наявності значних змін тиску і/або швидкості потоку, роблять регулятор Dival-SQD особливо підходящим для розподільних мереж для цивільного використання.

Регулятор Dival-SQD в своїй базовій версії відповідно до Європейського стандарту EN 334 класифікований як регулятор з реакцією на відкриття (Fail to Open (в разі аварії відкритий).

Його конструкція характеризується виконанням TOP ENTRY (вхід зверху), що дає регулятору важливі переваги з точки зору експлуатації, такі, як наприклад, можливість проведення повного технічного обслуговування регулятора без демонтажу його зі сполучних трубопроводів.

Основні характеристики

• Максимальний вхідний тиск: 6 бар
• Діапазон регулювання вхідного тиску: від 10 до 300 мбар
• Клас точності AC: до 5
• Надтиск закриттяя SG: до 10
• Мін. температ. зовнішньої середи: до -30°C
• Макс. температ. зовнішньої середи: +60°C (більш високі значенння - по запиту).
• Вхідна температура газу: до -10°C + 60°C (стандартне виконання) -20°C + 60°C (виконання по запиту)

Конструктивные характеристики:

• Доступні розміри Ду на вході: Dival-SQD 1: 40 (1”1/2”) Dival-SQD 2: 50 (2”) Dival-SQD 6: 50 (2”)
• Доступні розміри Ду на виході: Dival-SQD 1: 40 (1”1/2”) Dival-SQD 2: 50 (2”) Dival-SQD 6: 80 (3”)
• Фланцеві піключення UNI PN 16; ANSI 150 RF

Матеріали:

• Корпус: чавун із кулястим графітом GS 400 – 18 ISO 1083.
• Кришки: алюміній 46100
• Мембрана: гумас ткан. вставкою (переформована гарячим штампуванням)
• Сідло: латунь
• Кільця ущільнювачів: нітрильна гума
• З'єднувальні фітинги: стандартне виконання з оцинкованої вуглецевої сталі згідно DIN 2353;
