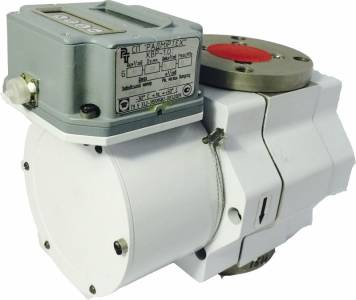

Комплекс вимірювальний роторний

КВР-1.01  -  з роторним перетворювачем об’єму та об’ємних витрат в робочих умовах з pTZ коригуванням.

КВР-1.02  -  з роторним перетворювачем об’єму та об’ємних витрат в робочих умовах з T коригуванням.

Комплекси КВР-1 виготовляють у двох конструктивних виконаннях – «А» та «В»:
-виконання А. Визначається в залежності від напрямку потоку газу відносно панелі керування комплексом

• А1 - потік зверху вниз (рекомендовано при проектуванні та реконструкції вузлів обліку газу);
• А2 - потік зліва направо;
• А3 - потік справа наліво;
• А4 - потік знизу вверх;

- виконання В. Визначається в залежності від розташування панелі керування комплексом відносно трубопроводу:

• В1 - лівостороннє;
• В2 - правостороннє;
• В3 - осєве.

Напрямок потоку газу не визначається, панель керування обертається на кут 350° градусів навколо вісі «О-О» на об’єкті експлуатації.

Комплекси виготовляють з видом вибухозахисту «Искробезопасная злектрическая цепь» відповідно вимогам  ГОСТ 22782.5, ДСТУ 7113 і мають маркування  «1ЕхіbІІАТ4 X».

Комплекси призначені для вимірювання об’єму та об’ємної витрати газу, зведенних до стандартних умов за ГОСТ 2939. Вимірювання здійснюється опосередкованим методом динамічних вимірів, заснованих на вимірах тиску та температури в робочих умовах, об’єму та об’ємної витрати газу за робочих умов та її приведення до стандартних умов за допомогою засобу обробки результатів вимірів.

Комплекс забезпечує ведення бази данних обліку газу, накопичення та зберігання даних вимірювання, обмін інформацією з персональною електронно-обчислювальною машиною (ПЕОМ), вивід на принтер добових та місячних звітів.
