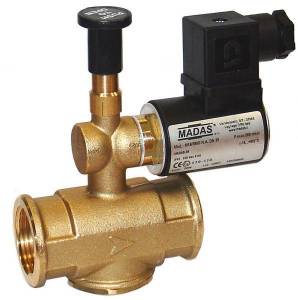

M16/RM N.A. «MADAS» (Італія)

Опис і призначення

Електромагнітний клапан має безпечну конструкцію, що гарантує уловлювання газу, а також сигналізують про небезпеку від індикатора витоку газу (зріджений газ, повітря, природний газ, окис вуглецю та інші сухі гази), від запобіжних термостатів або в разі подання на котушку клапана напруги. Принцип дії електромагнітних клапанів з ручним взводом ґрунтується на автоматичному перекритті потоку газу при подачі на котушку (електромагніт) нормально відкритого клапана напруги. Відкриття клапана проводиться важелем взводу вручну.шку (електромагніт) нормально відкритого клапана. Відкриття клапана проводиться тільки вручну, за допомогою важеля взводу.

СООТВЕСТВИЕ

ДСТУ EN 161:2005
сертифікат УкрСЕПРО №UA1.013.0076822-10
Стандарт EN 161
Директиви 90/396/EEC
Клапани модіфікаціі для тиску 6 бар відповідають Директивам 97/23 / EC
Директиві 94/9/EC
Директиві 2004/108/EC
Директиві 2006/95/EC

Технические характеристики

	M16/RM N.А.	M16/RMО N.А.	M16/RM N.А.
Dn (резьбовое соединение ISO 7/1)	15-20 compact (#)	15-25 (#)	20-50	-
Dn (фланцевое соединение PN16 ISO 7005)	-	-	-	65-300
Максимальное рабочее давление	500 mbar (50кПа)	500 mbar - 6 bar (50 или 600 кПа)
Соответствие	ДСТУ EN 161:2005
Класс	A
Группа	2
Время зарытия	< 1сек.
Открытие	Ручное
Температура окружающей среды
Установочное положение *()**	Вверх не переворачивать
Фильтрующий элемент	-	-	Нержавеющая стальная сеть	Нержавеющая стальная сеть+ синтетическая вата
Питание ()**	12В пост.тока, 12В/50Гц, 24В пост.тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц
Потребляемая мощность от 230 В	4 VA	23 VA	55 VA
Степень защиты	IP 65
Материалы	Штампованный алюминий; Латунь; Нержавеющая оцинкованная
Рабочая среда	Неагрессивные газы трех групп (сухие газы)
Степень фильтрации	50µм
Класс фильтрации	G2 (согласно EN 779)
Допустимые отклонения напряжения	-15% … +10%

M16/RM N.А.

M16/RMО N.А.

M16/RM N.А.

Dn (резьбовое соединение ISO 7/1)

15-20 compact (#)

15-25 (#)

20-50

Dn (фланцевое соединение PN16 ISO 7005)

65-300

Максимальное рабочее давление

500 mbar (50кПа)

500 mbar - 6 bar (50 или 600 кПа)

Соответствие

ДСТУ EN 161:2005

Класс

Группа

Время зарытия

< 1сек.

Открытие

Ручное

Температура окружающей среды

Установочное положение (*)

Вверх не переворачивать

Фильтрующий элемент

Нержавеющая стальная сеть

Нержавеющая стальная сеть+ синтетическая вата

Питание (**)

12В пост.тока, 12В/50Гц, 24В пост.тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц

Потребляемая мощность от 230 В

4 VA

23 VA

55 VA

Степень защиты

IP 65

Материалы

Штампованный алюминий; Латунь; Нержавеющая оцинкованная

Рабочая среда

Неагрессивные газы трех групп (сухие газы)

Степень фильтрации

50µм

Класс фильтрации

G2 (согласно EN 779)

Допустимые отклонения напряжения

-15% … +10%

(*) - див. Інструкцію по монтажу
(**) - Інші напруги за запитом
(#) - Латунний корпус

Прайс

DN	Підключення	Ціна, Євро
		P. max = 500 мбар	P. max = 6 бар
15*	Різьбове	41,16	45,33
20*	Різьбове	41,16	45,33
25*	Різьбове	41,16	45,33
20	Різьбове	79,60	114,03
25	Різьбове	79,60	114,03
32	Різьбове	103,74	131,35
40	Різьбове	103,74	131,35
50	Різьбове	122,00	153,62
25	Фланцеве	159,00	193,50
32	Фланцеве	165,38	192,78
40	Фланцеве	165,38	192,78
50	Фланцеве	187,74	219,14
65	Фланцеве	329,39	395,00
80	Фланцеве	334,53	400,00
100	Фланцеве	577,71	732,17
125	Фланцеве	1 196,27	1 945,41
150	Фланцеве	1 196,27	1 945,41
200	Фланцеве	3 324,30	4 155,27
250	Фланцеве	4 770,89	5 248,64
300	Фланцеве	5 469,55	6 016,08

* = латунний корпус M16/RMO N.А
