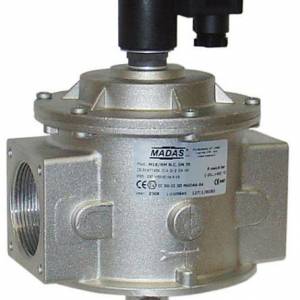

M16/RM N.C. «MADAS» (Італія)

Опис та призначення

Електромагнітний клапан має безпечну конструкцію, що гарантує уловлювання газу, а також сигналізують про небезпеку від індикатора витоку газу (зріджений газ, природний газ, окис вуглецю повітря та інші сухі гази), від запобіжних термостатів або при відсутності напруги. Принцип дії клапанів з ручним взводом затвора базується на автоматичному перекритті потоку газу при відсутності напруги на котушці нормально закритого клапана. Відкриття клапана проводиться важелем взводу вручну, і тільки після подачі напруги на котушку.

ВІДПОВІДНІСТЬ

ДСТУ EN 161:2005; сертифікат УкрСЕПРО № UA1.013.0076822-10
Стандарт EN 161
Директиви 90/396/EEC
Клапани модифікації для тиску 6 бар відповідають Директивам 97/23 / EC
Директиві 94/9/EC
Директиві 2004/108/EC
Директиві 2006/95/EC

Технические характеристики

	MP16/RM N.C.	M16/RMO N.C.	M16/RM N.C.
Dn (резьбовое соединение ISO 7/1)	15-20 compact (#)	15-25 (#)	20-50	-
Dn (фланцевое соединение PN16 ISO 7005)	-	-	-	65-300
Максимальное рабочее давление	500 mbar (50кПа)	500 mbar - 6 bar (50 или 600 кПа)
Соответствие	ДСТУ EN 161:2005
Класс	A
Группа	2
Время зарытия	< 1сек.
Открытие	Ручное
Температура окружающей среды	от – 20 ° до +60 °С
Установочное положение *()**	Любое
Фильтрующий элемент	-	-	Нержавеющая стальная сеть	Нержавеющая стальная сеть+ синтетическая вата
Питание ()**	12В пост.тока, 12В/50Гц, 24В пост.тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц
Потребляемая мощность от 230 В	4 VA	9 VA	23 VA
Степень защиты	IP 65
Материалы	Штампованный алюминий; Латунь; Нержавеющая оцинкованная сталь; Алюминий; Бутадиенакрилонитрильный каучук
Рабочая среда	Неагрессивные газы трех групп (сухие газы)
Степень фильтрации	50µм
Класс фильтрации	G2 (согласно EN 779)
Допустимые отклонения напряжения	-15% … +10%

MP16/RM N.C.

M16/RMO N.C.

M16/RM N.C.

Dn (резьбовое соединение ISO 7/1)

15-20 compact (#)

15-25 (#)

20-50

Dn (фланцевое соединение PN16 ISO 7005)

65-300

Максимальное рабочее давление

500 mbar (50кПа)

500 mbar - 6 bar (50 или 600 кПа)

Соответствие

ДСТУ EN 161:2005

Класс

Группа

Время зарытия

< 1сек.

Открытие

Ручное

Температура окружающей среды

от – 20 ° до +60 °С

Установочное положение (*)

Любое

Фильтрующий элемент

Нержавеющая стальная сеть

Нержавеющая стальная сеть+ синтетическая вата

Питание (**)

12В пост.тока, 12В/50Гц, 24В пост.тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц

Потребляемая мощность от 230 В

4 VA

9 VA

23 VA

Степень защиты

IP 65

Материалы

Штампованный алюминий; Латунь; Нержавеющая оцинкованная сталь; Алюминий; Бутадиенакрилонитрильный каучук

Рабочая среда

Неагрессивные газы трех групп (сухие газы)

Степень фильтрации

50µм

Класс фильтрации

G2 (согласно EN 779)

Допустимые отклонения напряжения

-15% … +10%

(*) -cм. Інструкцію з монтажу
(**) - Інші напруги за запитом
(#) - Латунний корпус

Прайс

DN	Підключення	Габарити, мм		Ціна, Євро
		A	B	P. max = 500 мбар	P. max = 6 бар
15*	Різьбове	66	133	66,10	94,08
20*	Різьбове	66	133	66,10	94,08
25*	Різьбове	82	141	66,10	94,08
20	Різьбове	120	159	83,48	119,28
25	Різьбове	120	159	83,48	119,28
32	Різьбове	160	215	127,37	163,90
40	Різьбове	160	215	127,37	163,90
50	Різьбове	160	246	154,88	185,00
25	Фланцеве	192	166	163,00	198,79
32	Фланцеве	280	215	189,00	225,65
40	Фланцеве	280	215	189,00	225,65
50	Фланцеве	280	246	220,50	250,64
65	Фланцеве	310	355	478,70	535,29
80	Фланцеве	310	363	482,58	540,44
100	Фланцеве	350	363	725,55	900,59
125	Фланцеве	480	464	1 446,48	1 803,69
150	Фланцеве	480	475	1 446,48	1 803,69
200	Фланцеве	600	510	3 901,28	4 106,45
250	Фланцеве	673	510	4 830,32	5 313,42
300	Фланцеве	737	665	5 838,74	6 422,43

* = латунний корпус M16/RMO N.С.
