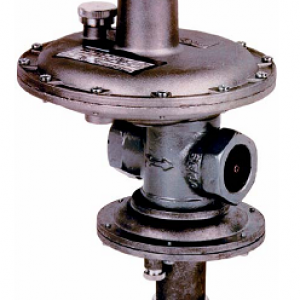

RBE 2000
Застосування
Регулятор розроблений для застосування в побутовому і комерційному секторі: промислові печі, колонки, котли, а також інша апаратура споживання газу, яка вимагає точного і швидкого регулювання тиску газу. Регулятор може встановлюватися в шафових, і підключатися безпосередньо до лічильників газу.
Опис

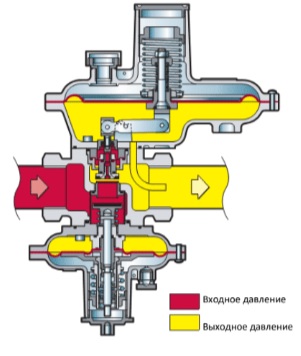

RB 2000 - регулятор прямої дії, з навантаженою пружиною (важільного типу), з вбудованим запобіжно-скидним (ЗСК) і двома запобіжно-запірними клапанами (ЗЗК).
ЗЗК по перевищенню спрацьовує при підвищенні вихідного тиску понад заданого значення, ЗЗК по пониженню тиску спрацьовує при зниженні вихідного тиску нижче встановленого значення.
Після спрацювання ЗЗК регулятор закривається і запустити його можна тільки вручну ЗЗК.
Наявність ЗСК дозволяє уникнути спрацювання ЗЗК при температурному розширенню і незначних коливаннях вихідного тиску.
Збалансована компенсаційна система забезпечує стабільність вихідного тиску при зміні вхідного. Це дозволяє використовувати одні і ті ж регулятори на різних вхідних тисках. Регулятор обладнано вхідним фільтром з розміром осередку фільтрації 0,5 мм.
Технічні характеристики
| Максимальний вхідний тиск | 10 бар |
| Газ | природний, пропан, бутан, повітря, азот та будь-який інший неагресивний газ |
| Вихідний тиск | 5...180 мбар спеціальна версія (до 750 мбар) |
| Клас точності | ±5% від встановленого значення вихідного тиску |
| Діапазон робочих температур | -30 ... 60ºС |
| Монтажне положення | горизонтальне та вертикальне |
| Пристрої безпеки | ЗЗК по привищенню тиску ЗЗК по зниженню тиску ЗСК |
| Опции | |
| Зовнішня або внутрішня імпульсна лінія | |
| Монітор версія* | Монітор версія - дозволяє використовувати регулятор в якості дублюючого вузла редукування на випадок відмови основного вузла. |
| Приєднувальні розміри | |
| Вхідний діаметр, Ø | 1” ISO 228/1 |
| Вихідний діаметр, Ø | 1” (для RB 2612 – 1 ½”) ISO 228/1 |
| Матеріали | |
| Корпус | Чавун EN 1563 gr EN-GJS-400-15 |
| Голівка | Алюмінієвий склад |
| Внутрішні деталі | Нерж. сталь та латунь |
| Ущільнення | Нітрилова резина |
| Мембрани | Прорезинений матеріал |
ПРАЙС
| Тип | DN, мм |
Вхідний тиск, бар |
Вихідний тиск |
Qmax, нм3/год |
ЗСК | ЗЗК | Ціна без ПДВ, ЕВРО |
Ціна з ПДВ, ЕВРО |
| RBI 2312 | 25 | 0,35 … 10 | 5 ... 180 мбар | 75 | + | + | 387,00 | 464,40 |
| RBI 2312 / TR | 47 ... 750 мбар | + | + | 448,00 | 537,60 | |||
| RBI 2612 | 25 х 40 | 5 ... 180 мбар | 110 | + | + | 350,00 | 420,00 | |
| RBI 2612 / TR | 47 ... 750 мбар | + | + | 434,00 | 520,00 |
