RBE 4700
Застосування
Регулятор розроблений для застосування в промисловому секторі і постачальниками газу: теплові станції, пальники, печі, промислові котли, а також інша апаратура споживання газу, яка вимагає точного і швидкого регулювання тиску газу при великих витратах.
Опис

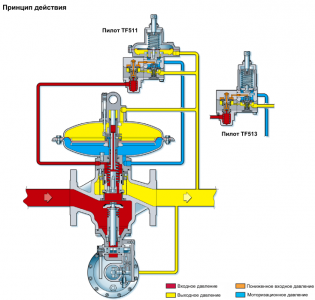

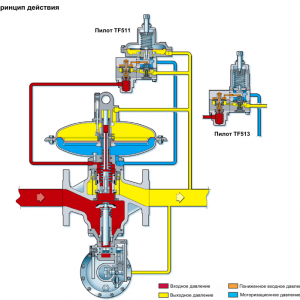

RB 4700 - регулятор керований пілотом з вбудованими запобіжно-запірними клапанами (ПЗК).
ЗЗК по перевищенню спрацьовує при підвищенні вихідного тиску понад заданого значення, ЗЗК по пониженню тиску спрацьовує при зниженні вихідного тиску нижче встановленого значення.
ПЗК забезпечений байпасній лінією для полегшення скидання. Пілот оснащений системою фільтрації газу.
Збалансована компенсаційна система забезпечує стабільність вихідного тиску при зміні вхідного.
ПРАЙС

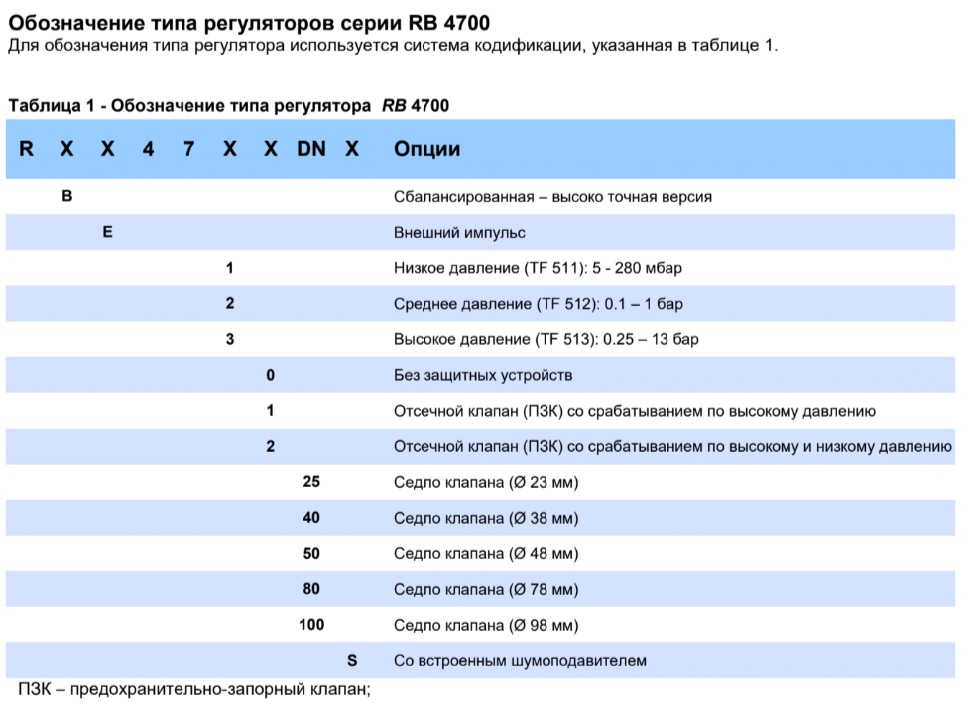

| Тип | DN, мм |
Вхідний тиск, бар |
Вихідний тиск |
Коефіцієнт витрати, Cg* |
Тип ЗЗК | Ціна без ПДВ, ЕВРО |
Ціна з ПДВ, ЕВРО |
| RBE 4712 | 25 |
0,5 … 25 | 5 … 280 мбар | 490 | 8 500 |
3 435,5 | 4 122,60 |
| RBE 4722 | 0,1 … 1 бар | 3 435,5 | 4 122,60 | ||||
| RBE 4732 | 0,25 … 13 бар | 3 435,5 | 4 122,60 | ||||
| RBE 4712 | 5 … 280 мбар | 8 600 | 4 123,85 | 4 948,62 | |||
| RBE 4722 | 0,1 … 1 бар | 4 090,55 | 4 908,66 | ||||
| RBE 4732 | 0,25 … 13 бар | 4 090,55 | 4 908,66 | ||||
| RBE 4712 | 40 | 5 … 280 мбар | 1 050 | 8 500 | 3 868,05 | 4 641,66 | |
| RBE 4722 | 0,1 … 1 бар | 3 868,05 | 4 641,66 | ||||
| RBE 4732 | 0,25 … 13 бар | 3 868,05 | 4 641,66 | ||||
| RBE 4712 | 5 … 280 мбар | 6 600 | 4 155,6 | 4 986,72 | |||
| RBE 4722 | 0,1 … 1 бар | 4 155,6 | 4 986,72 | ||||
| RBE 4732 | 0,25 … 13 бар | 4 055,22 | 4 866,26 | ||||
| RBE 4712 | 50 | 5 … 280 мбар | 1 750 | 8 500 | 3 925,77 | 4 710,92 | |
| RBE 4722 | 0,1 … 1 бар | 3 880,4 | 4 656,48 | ||||
| RBE 4732 | 0,25 … 13 бар | 3 880,4 | 4 656,48 | ||||
| RBE 4712 | 5 … 280 мбар | 8 600 | 4 757,66 | 5 709,19 | |||
| RBE 4722 | 0,1 … 1 бар | 4 837,66 | 5 805,19 | ||||
| RBE 4732 | 0,25 … 13 бар | 4 722,68 | 5 667,22 | ||||
| RBE 4712 | 80 | 5 … 280 мбар | 3 700 | 8 500 | 4 872,5 | 5 847,00 | |
| RBE 4722 | 0,1 … 1 бар | 4 872,5 | 5 847,00 | ||||
| RBE 4732 | 0,25 … 13 бар | 4 597,53 | 5 517,04 | ||||
| RBE 4712 | 5 … 280 мбар | 8 600 | 5 422,44 | 6 506,93 | |||
| RBE 4722 | 0,1 … 1 бар | 5 573,67 | 6 688,42 | ||||
| RBE 4732 | 0,25 … 13 бар | 5 284,95 | 6 341,95 | ||||
| RBE 4712 | 100 | 5 … 280 мбар | 6 000 | 8 600 | 8 034,68 | 9 641,61 | |
| RBE 4722 | 0,1 … 1 бар | 7 787,20 | 9 344,64 | ||||
| RBE 4732 | 0,25 … 13 бар | 7 759,70 | 9 311,65 |
