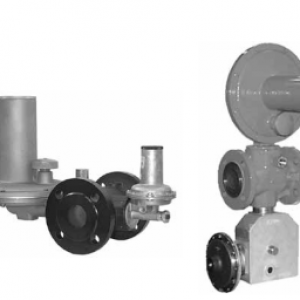

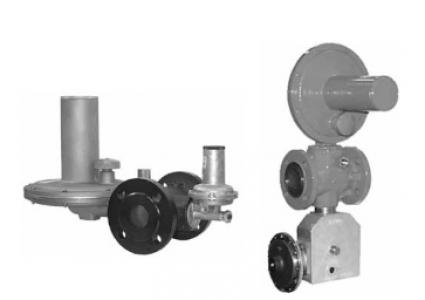

Регулятор тиску газу пружинного типу Regal 3

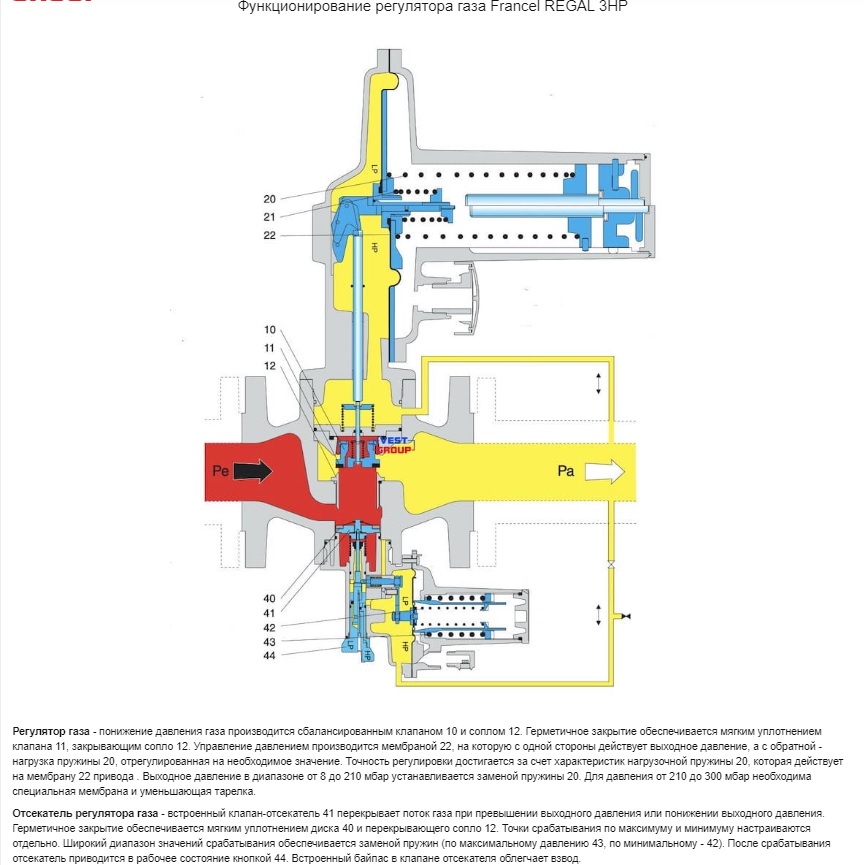

    Регулятор серії REGAL 3 являють собою пружинний регулятор тиску прямої дії, призначений для застосування в системах газопостачання торгових і промислових предпріятій. Регулятор тиску може оснащуватися запобіжно-запірних клапаном (ПЗК) серії VSX2 або OS2, що забезпечує швидку і повну відсічення газу в разі підвищення або пониження вихідного тиску регулятора.В стандартну комплектацію регуляторів, розрахованих на вихідний тиск до 180 мбар, входить скидний клапан.По запитом скидний клапан може бути замінений заглушкой.Прі тиску 180 мбар





Виконання без вбудованого ПЗК:

- Корпус, привід мембрани (LP або HP), нижня частина
- Мембранний збалансований затвор клапана, жиклер

Залежно від необхідної уставки:

- Пружина регулювання уставки Pa

Виконання з вбудованим ПЗК VSX2:

- Корпус, привід мембрани (LP або HP)
- Мембранний збалансований затвор клапана, жиклер
- ПЗК вбудованого байпаса (LP або HP) замість нижньої частини (див. NTAVSX2)

Залежно від необхідної уставки:

- Пружина регулювання уставки Pa
- Пружина спрацьовування, налаштована на макс. значення
- Пружина спрацьовування, налаштована на хв. значення

Виконання з вбудованим ПЗК OS2:

- Корпус, привід мембрани (LP або HP)
- Мембранний збалансований затвор клапана, жиклер
- З’єднувальна деталь ПЗК замість нижньої частини
- Затвор клапана з вбудованим байпасом
- Реле скидання серії OS2 (див. NTAOS2)
- Захисний манометрический блок (BMS), з’єднаний зі стороною виходу регулятора
- Механічний блок (BM)

Залежно від необхідної уставки:

- Пружина регулювання уставки Pa
- Пружина спрацьовування при макс. і хв. значенні

Виконання з скидним (опція настройки від 180 до 1100 мбар):

- Заміна отсекателя внутрішнім скидним часткового скидання тиску

Орієнтація і імпульсна лінія регулятора
Привід і ПЗК можуть обертатися на 360 ° .Імпульсная лінія регулятора приєднується безпосередньо до корпусу, це дозволяє полегшити технічне обслуговування (привід можна зняти без демонтажу імпульсної трубки).
