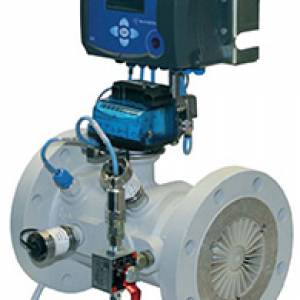

TZ-FLUXI (Турбінні)

Турбінні лічильники газу TZ / FLUXI (далі - лічильники), випускаються компанією "Itron" (завод Itron Gmbh, Німеччина), які призначені для вимірювання об’єму природного газу за ДЕСТ 5542 та ін. неагресивних газів у промисловості та комунальній сфері при проведенні комерційного обліку газу.

Лічильники призначені для вимірювання в робочих умовах об’єму газу, що пройшов крізь них, в м3.

TZ / FLUXI випускаються типорозмірів: G100; G160; G250; G400; G650; G1000; G1600; G2500; G4000; G6500.

Лічильники випускаються номінальними діаметрами (DN) від 80 мм до 500 мм.

До лічильників можуть бути підключені коректори об’єму газу, наприклад коректори типу SEVC-D (Corus), які випускаються компанією "Itron".

Робоче положення лічильників горизонтальне і вертикальне.

Технічні характеристики лічильників наведені в таблиці нижче.

Таблиця 1

Типорозмір	DN, мм	Qmin,, м3/ч, при відношені сторін		Qmax, м3/ч	Ціна 1 імпульса НЧ датчика, м3/ч	Втрати тиску, не білше, мбар	Маса*, кг	Маса*, кг
		1:20	1:30				PN16	PN110
G100	80	8	-	160	1	2,0	19	37
G160	80	13	8	250	1	4,8	19	37
G250	80	20	13	400	1	11,0	19	37
G160	100	13	-	250	1	2,0	22	55
G250	100	20	13	400	1	4,8	22	55
G400	100	32	20	650	1	11,0	22	55
G400	150	32	22	650	1	1,5	54	95
G650	150	50	32	1000	1	4,3	54	95
G1000	150	80	50	1600	1	9,0	54	95
G650	200	50	-	1000	10	1,5	83	150
G1000	200	80	50	1600	10	4,3	83	150
G1600	200	130	80	2500	10	9,0	83	150
G1000	250	80	-	1600	10	1,5	120	245
G1600	250	130	80	2500	10	4,3	120	245
G2500	250	200	130	4000	10	9,0	120	245
G1600	300	130	-	2500	10	1,5	190	265
G2500	300	200	130	4000	10	4,3	190	265
G4000	300	320	200	6500	10	9,0	190	265
G2500	400	200	-	4000	10	1,5	440	740
G4000	400	320	200	6500	10	4,3	440	740
G6500	400	500	320	10000	10	9,0	440	740
G4000	500	320	200	6500	10	4,4	580	950
G6500	500	500	320	10000	10	9,5	740	740

Примітка:
1. Qmin - мінімальне значення об’ємної витрати, за якої відносна похибка і втрата тиску не перевищують допустимих значень.
2. Qmax - максимальне значення об’ємної витрати, за якої відносна похибка і втрата тиску не перевищують допустимих значень.
3. Співвідношення витрат - це відношення Qmin / Qmax, при якому лічильник працює з відносними похибками, які не виходять за межі допустимих значень
* Зазначені маси лічильників залежать від конструкції фланців і матеріалу корпусу.

Прайс

Найменування	Типорозмір	Ду	Динамічний діапазон	Ціна з ПДВ, евро
TZ/Fluxi	G100	80	1:20	2 342,10
TZ/Fluxi	G160	80	1:30	2 286,67
TZ/Fluxi	G250	80	1:30	2 262,41
TZ/Fluxi	G160	100	1:20	2 705,89
TZ/Fluxi	G250	100	1:30	2 692,03
TZ/Fluxi	G400	100	1:30	2 612,34
TZ/Fluxi	G400	150	1:20	3 627,48
TZ/Fluxi	G650	150	1:30	3 547,80
TZ/Fluxi	G1000	150	1:30	4 226,87
TZ/Fluxi	G650	200	1:20	6 665,98
TZ/Fluxi	G1000	200	1:30	6 801,10
TZ/Fluxi	G1600	200	1:30	6 589,76
TZ/Fluxi	G1600	250	1:30	20 417,15
TZ/Fluxi	G2500	250	1:30	20 950,71
TZ/Fluxi	G2500	300	1:30	24 893,43
TZ/Fluxi	G4000	300	1:30	24 678,67
TZ/Fluxi	G2500	400	1:20	38 267,01
TZ/Fluxi	G4000	400	1:30	39 379,16
TZ/Fluxi	G4000	500	1:30	по запиту
TZ/Fluxi	G6500	500	1:30	по запиту
