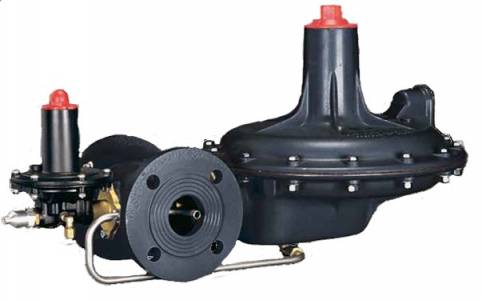

A/140
Регулятори тиску серії A / 140 - це пружинні регулятори прямої дії, які мають збалансовану конструкцію клапана. Завдяки цьому дані регулятори тиску можуть бути успішно застосовані (в ШРП / ГРПШ на їх основі) з автоматизованим газовикористовуючим обладнанням, що працює в режимі динамічного зміни витрати газу, без постійного обслуговуючого персоналу. Дані регулятори можуть використовуватися для роботи з природним газом, штучним газом, повітрям, пропаном і іншими газами, що не містять великої кількості бензолу.

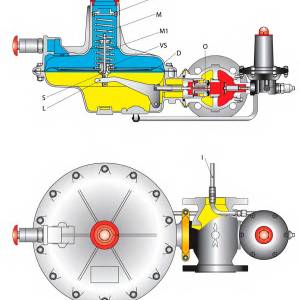

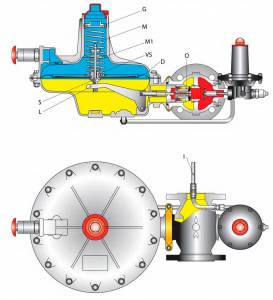

Регулятори тиску серії A / 140 є регулятори з пружинним приводом, з одним сідлом і збалансованим клапаном. Регулятори серії A / 140 розроблялися з урахуванням вимоги до простоти технічного обслуговування.
Завдяки конструкції регулятора, заміна сідла або ущільнень можлива без демонтажу корпусу з лінії. Версія без запобіжного запірного клапана (ЗЗК).
Особливості конструкції
• Збалансований клапан
• Можливе виконання з запобіжним скидним (ПСК) і без нього.
• Доступні версії моніторів AE / 149 і AE / 149-AP
• Запобіжний запірний клапан (ЗЗК) контролю підвищеного і зниженого тиску
• Ручний перезапуск
• Вхід і вихід на одній лінії
• Установка в будь-якому положенні на газопроводі
• Вбудований імпульс в регулятор тиску
Моделі
A/141 и A/141-AP* – без запобіжного скидного і запірного клапана
A/142 и A/142-AP* – із запобіжним скидним
A/148 и A/148-AP* – з запобіжним запірним клапаном
A/149 и A/149-AP* – із запобіжним скідних та запірним клапанами
* AP - версія на середній вихідний тиск в діапазоні від 50 до 320 мбар.
Технические характеристики
| Допустимий тиск на корпусі | PS : до 20 бар |
| Максимальний робочий вихідний тиск | Pmax : 320 мбар |
| Допустиме вхідний тиск | Pe,max : 6 бар |
| Діапазон вхідних тисків | bpe : 0,1 - 6 бар |
| Повний діапазон настройки вихідного тиску | Wh : 10 - 320 мбар |
| Клас точності | AC : до ± 5% |
| Максимальна допустима перевищення вихідного тиску, при нульовій витраті («прихват») |
SG : до +10% |
| Максимальні витрати газу (продуктивність) | Qmax : до 900 нм3/ч |
| Незалежне пневматичне управління | |
| Клас точності | AG : ± 5% |
| Час спрацювання | ta : ≤ 1 с |
| Вбудований запобіжний запірний клапан | 1 ³/16” |
| Діаметр сідла клапана | |
| DN50 | |
| PN16 | |
| Фланцеві з’єднання | |
| Клас фланців | |
| Температура | |
| Стандартне виконання (модифікації Z7): | газ: -10 °C +60 °C; среда -20 °C +80 °C |
| Низькотемпературне виконання (модифікація A1 і 14): | газ: -20 °C +60 °C; среда -40 °C +80 °C |
Неагресивні гази
Низька температура
| Галузь застосування | Матеріали |
| Корпус приводу | алюмінієве литво під тиском |
| Кришка | алюмінієве литво під тиском |
| Корпус клапана* | чавунне лиття |
| Сідло клапана | латунь |
| Мембрана | нітриловий каучук |
| Ущільнення | нітриловий каучук |
| *На замовлення можлива поставка регулятора зі сталевим корпусом (модифікації А 1 і 14). | |
| Матеріали | |
| Корпус | алюміній |
| Кришка | сталь |
| Мембрана | нітриловий каучук |
Для оптимального використання регуляторів тиску серії A / 140 рекомендується слідувати цій таблиці пропускної здатності (приведена для природного газу).
Прайс
| Тип | Qmax, нм³/год |
Рвх, бар | Рвих*, бар | DN вхід | DN вихід | Ціна, євро з ПДВ |
| A/149 | 900 | 6 | 0,012-0,080 | DN50 | DN50 | 2 398.00 |
| A/149-AP | 900 | 6 | 0,050-0,320 | DN50 | DN50 | 2 529.00 |
