Опис та призначення

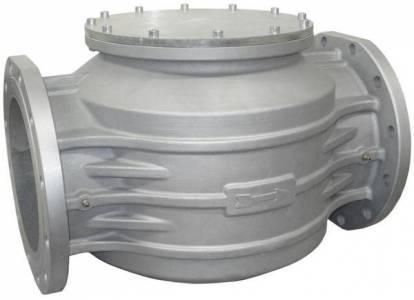

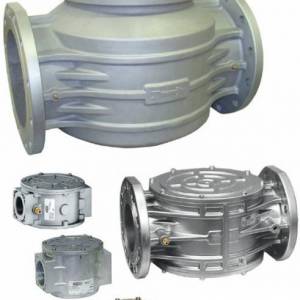

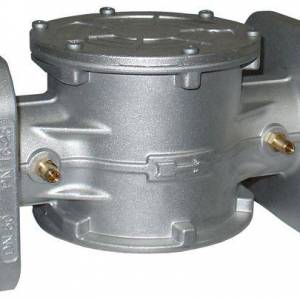

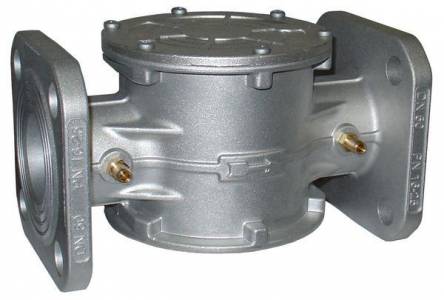

Газові фільтри MADAS використовуються для фільтрації та очищення сухих газів від механічних домішок, мають ступінь очищення ≤ 50 мкм при тиску не більше 6 bar (6 кгс / см²) і температурі навколишнього середовища -30 - +70 ° С.
Фільтр має змінний картридж з матеріалу, що миється з синтетики. Він може бути повністю вилучатись для чищення або огляду.
Для контролю перепадів тиску, фільтри типу FM-FGM комплектуються індикатором перепаду тиску DP / G 1,5. Прилад дає можливість контролювати забрудненість фільтруючого елемента, при цьому прилад не є засобом вимірювання, тому що не має метрологічних характеристик.
Ви можете купити газові фільтри MADAS по вказаними контактами на нашому сайті.
Технічні дані
| |
| Dn (різьбове з'єднання ISO 7/1) |
15-25 compact и 20-50 |
| Dn (фланцеве з'єднання) |
65-300 |
| Максимальний робочий тиск |
2 бар чи 6 бар (200 кПа чи 600 кПа) |
| Відповідність |
ДСТУ EN 126:2005 |
| Температура навколишнього середовища |
от – 40 ° до +70 °С |
| Група |
2 |
| Установче положення(*) |
Любе |
| Фільтрувальний елемент |
Нержавіюча сталева мережу + синтетична вата |
| Матеріали |
Штампований алюміній; Латунь; Нержавіюча оцинкована сталь; Алюміній; Бутадіенакрілонітрільний каучук; Віледон |
| Робоче середовище |
Неагресивні гази трьох груп (сухі гази) |
| Ступінь фільтрації |
50µ - 20µ - 10µ |
| Клас фільтрування |
G2 згідно EN 779 |
Прайс
| DN |
Підключення |
Філ-ча поверхня, мм |
Габарити, мм |
Ціна, євро |
| |
A |
B |
P. max = 2 бар |
P. max = 6 бар |
| 15* |
Різьбове |
5500 |
70 |
63 |
10,71 |
11,97 |
| 20* |
Різьбове |
5500 |
70 |
63 |
10,71 |
11,97 |
| 25* |
Різьбове |
5500 |
70 |
63 |
10,71 |
11,97 |
| 15 |
Різьбове |
7400 |
120 |
72 |
23,94 |
31,71 |
| 20 |
Різьбове |
7400 |
120 |
72 |
23,94 |
31,71 |
| 25 |
Різьбове |
7400 |
120 |
72 |
23,94 |
31,71 |
| 32 |
Різьбове |
13800 |
160 |
87 |
40,85 |
48,51 |
| 40 |
Різьбове |
13800 |
160 |
87 |
40,85 |
48,51 |
| 50 |
Різьбове |
20400 |
160 |
110 |
48,62 |
59,12 |
| 25 |
Фланцеве |
7400 |
192 |
115 |
106,00 |
110,40 |
| 32 |
Фланцеве |
13800 |
280 |
140 |
110,25 |
120,65 |
| 40 |
Фланцеве |
13800 |
280 |
150 |
110,25 |
120,65 |
| 50 |
Фланцеве |
20400 |
280 |
165 |
116,97 |
121,17 |
| 65 |
Фланцеве |
62700 |
310 |
208 |
202,13 |
227,75 |
| 80 |
Фланцеве |
62700 |
310 |
208 |
207,17 |
232,79 |
| 100 |
Фланцеве |
67600 |
350 |
211 |
366,70 |
405,30 |
| 125 |
Фланцеве |
194000 |
480 |
295 |
880,22 |
1 000,34 |
| 150 |
Фланцеве |
194000 |
480 |
295 |
880,22 |
1 000,34 |
| 200 |
Фланцеве |
200000 |
600 |
420 |
2 508,69 |
2 915,75 |
| 250 |
Фланцеве |
280000 |
673 |
455 |
3 440,67 |
3 842,00 |
| 300 |
Фланцеве |
345000 |
737 |
510 |
4 300,91 |
4 861,08 |
