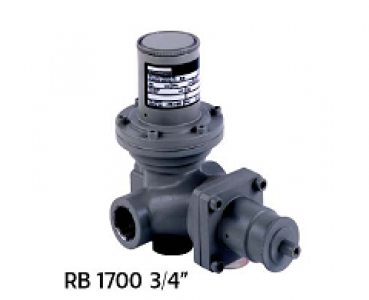

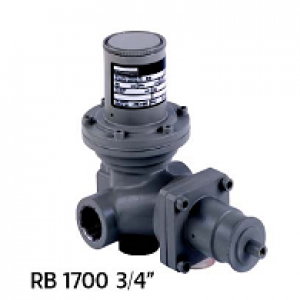

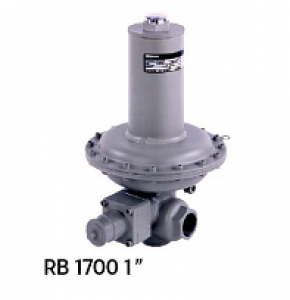

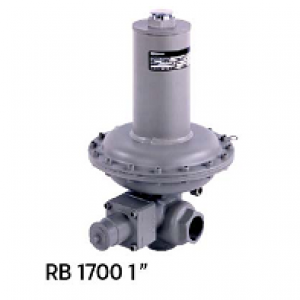

RBE 1700

Застосування
Регулятори розроблені для застосування в комерційному і малому промисловому секторі: пальники, печі, колонки, промислові котли, а також інша апаратура споживання газу, яка вимагає точного і швидкого регулювання тиску газу при великих витратах.
Регулятори дуже компактні, зручні для установки в шафових.

Опис
RB 1700 - одностадійні регулятори прямої дії, з навантаженою пружиною (важільного типу), з вбудованими запобіжно-запірними клапанами (ЗЗК).

ЗЗК по перевищенню спрацьовує при підвищенні вихідного тиску понад заданого значення, ЗЗК по пониженню тиску спрацьовує при зниженні вихідного тиску нижче встановленого значення.
Після спрацювання ЗЗК регулятор закривається і запустити його можна тільки вручну ЗЗК. Вбудований байпас спрощує перезапуск ЗЗК.

Збалансована компенсаційна система забезпечує стабільність вихідного тиску при зміні вхідного.

Технические характеристики:

Вхідний тиск:
RB 1700 DN 3/4"	0,5 … 10 (25) бар
RB 1700 DN 1”	0,35 … 19 бар
Газ:	природний, пропан, бутан, повітря, азот та інші неагресивний газ
Вихідний тиск	1700    0,12 … 4,8 бар
Клас точності	AC5, SG10, AG10
Діапазон робочих температур	-30 … 60 ºС
Монтажне положення	горизонтальне та вертикальне
Пристрої безпеки	ЗЗК по перевищенню тиску ЗЗК по пониженню тиску
Опції
монітор версія*
* Монітор версія - дозволяє використовувати регулятор в якості дублюючого вузла редукування на випадок відмови основного вузла.
Приєднувальні розміри
Вхідний діаметр, Ø	3/4”  - 1” – 1 ½" (внутрішне різьблення)
Вихідний діаметр, Ø	3/4”  - 1” – 1 ½" (внутрішне різьблення)
Матеріали	Чавун або сталь AISI 303
Корпус	Сталь
Внутрішні деталі	Нерж. сталь та латунь
Ущільнення	Нітрилова гума
Мембрани	Прогумований матеріал


Позначення типу регуляторів серії RB 1700
Для позначення типу регулятора використовується система кодифікації,зазначена в таблиці 1.

ЗЗК - запобіжно-запірний клапан;
(ПД) - при перевищенні тиску (вихідного);
(СД) - при зниженні тиску (вихідного).

Пропускна здатність (в стандартних умовах)
Максимальна пропускна здатність (без урахування падіння тиску на виході) може бути розрахована з використанням даних формул:

•  Для критичних умов (якщо (Ре/Ра) > 2)   →
•  Для некритичних умов (якщо (Ре/Ра) =< 2)  →

де,
КG - коефіцієнт витрати (див. Таблицю 2),
Ре - абсолютне вхідний тиск, бар
Ра - абсолютне вихідний тиск, бар
