RBE 3200
Застосування
Регулятор RB 3200 R розроблений для застосування в комерційному секторі: пальники, промислові печі, колонки, котли, а також інша апаратура споживання газу, яка вимагає точного і швидкого регулювання тиску газу. Регулятор може встановлюватися в шафах, для створення компактних монтажних схем.
Опис
RB 3200 R - пружинний регулятор прямої дії (важільного типу), з вбудованим предохранітельно- скидним (ПСК) і двома запобіжно-запірними клапанами (ПЗК).
ПЗК спрацьовує при підвищенні або зниженні вихідного тиску понад встановлений значення. Після спрацювання ЗЗК залишається закритим і запустити його можна тільки вручну.
Наявність ЗСК дозволяє уникнути спрацювання ЗЗК при температурному розширенні і коливанні вихідного тиску.
Система компенсації забезпечує стабільність вихідного тиску при зміні вхідного.
Регулятор обладнано вхідним фільтром (ступінь фільтрації = 0,5 мм.)
Технічні характеристики:
| Максимальний вхідний тиск | 10 бар |
| Газ | природный, пропан, бутан, повітря, азот або будь який інший неагрессивний газ |
| Вихідний тиск | 7…550мбар |
| Клас точності | AC4/AC10 |
| Діапазон робочих температур | -30 … 60 ºС |
| Монтажне положення | горизонтальне та вертикальне |
| Пристрої безпеки | ЗЗК по перевищенню тиску ЗЗК по пониженню тиску ЗСК |
| Приєднувальні розміри | |
| Вхідний діаметр, Ø | 1'' (внутрішнє різблення) |
| Вихідний діаметр, Ø | 1 1/2 '' (внутрішнє різблення) |
| Матеріали | |
| Корпус | Алюмінієвий сплав |
| Голівка | Алюмінієвий сплав |
| Внутрішні деталі | Нерж. сталь та латунь |
| Ущільнення | Нітрилова гума |
| Мембрани | Нітрилова гума |

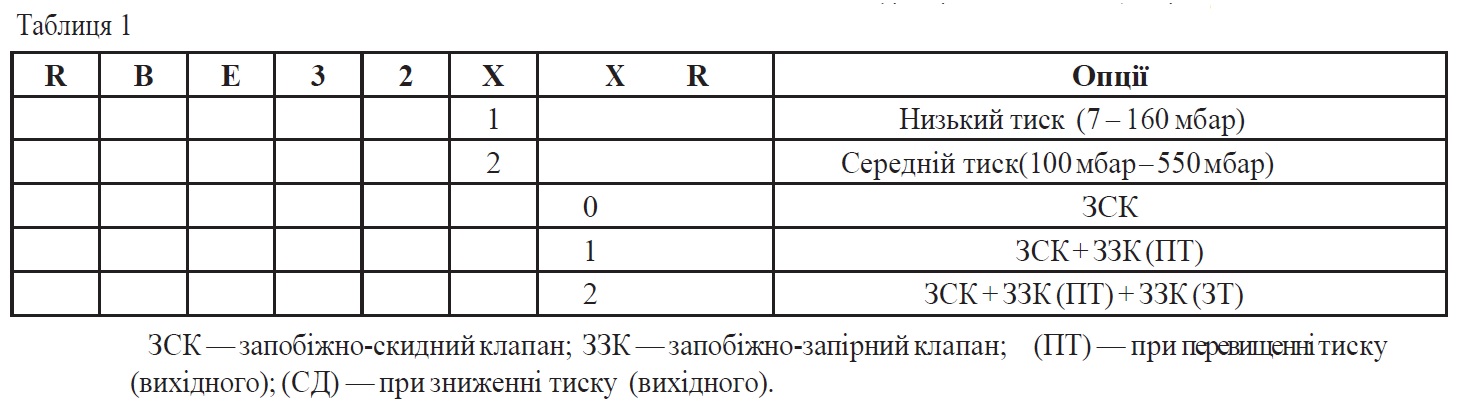

Позначення типу регуляторів серії RB 3200
Для позначення типу регулятора використовується система кодифікації,зазначена в таблиці 1.
ПРАЙС
| Тип | DN, мм |
Вхідний тиск, бар |
Вихідний тиск |
Qmax, нм3/год |
ЗСК | ЗЗК | Цінабез ПДВ, ЕВРО |
Ціна з ПДВ, ЕВРО |
| RBE 3212 R | 25 х 40 | 0,35 … 10 | 7 ... 160 мбар | 330 | + | + | 717,76 | 861,31 |
| RBE 3222 R | 100 ... 550 мбар | + | + | 864,57 | 1 037,49 |
