RBE 4000
Застосування
Регулятор розроблений для застосування в промисловому секторі і постачальниками газу: теплові станції, пальники, печі, промислові котли, а також інша апаратура споживання газу, яка вимагає точного і швидкого регулювання тиску газу при великих витратах.
Опис

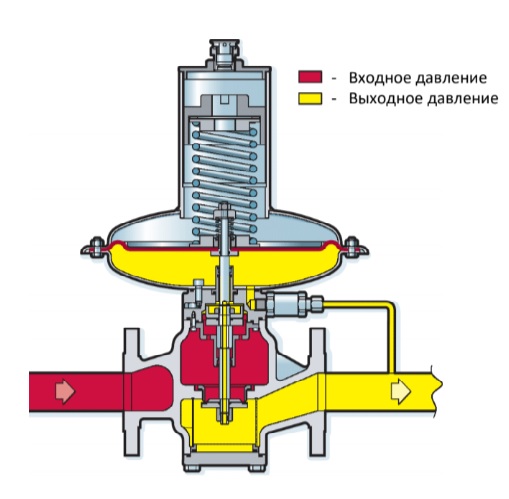

RB 4000 - регулятор прямої дії, з навантаженою пружиною, з вбудованими запобіжно-запірними клапанами (ПЗК).
ЗЗК по перевищенню спрацьовує при підвищенні вихідного тиску понад заданого значення, ЗЗК по пониженню тиску спрацьовує при зниженні вихідного тиску нижче встановленого значення.
Після спрацювання ЗЗК регулятор закривається і запустити його можна тільки вручну ЗЗК.
Збалансована компенсаційна система забезпечує стабільність вихідного тиску при зміні вхідного. Це дозволяє використовувати одні і ті ж регулятори на різних вхідних тисках.
Техничні характеристики
| Вхідний тиск | 0,35 … 19 бар |
| Газ | природний, пропан, бутан, повітря, азот та інші неагресивний газ |
| Вихідний тиск | 0,01 … 2,1 бар (2,5 бар для DN25) |
| Клас точності | АС5 и SG10 |
| Діапазон робочих температур | минус 30 … 60 ºС |
| Монтажне положення | горизонтальне та вертикальне |
| Пристрої безпеки | ЗЗК по перевищенню тиску (опція) ЗЗК по пониженню тиску (опція) |
| Опції | |
| вбудований шумопонижувач (до 15 дБ) | |
| монітор версія | |
| * Монітор версія - дозволяє використовувати регулятор в якості дублюючого вузла редукування на випадок відмови основного. | |
| Приєднувальні розміри | |
| Вхідний діаметр, Ø | DN 25, 40, 50, 50*80, 80 и 100 |
| Вихідний діаметр, Ø | DN 25, 40, 50, 50*80, 80 и 100 |
| Матеріал фланців | |
| Сталь: | PN16, PN20, PN25, PN50 |
| Чавун: | PN16, PN20, PN25 |
| Матеріали | |
| Корпус | Чавун (UNI ISO 1083 gr 500-7) или сталь (ASTM A216 WCB) |
| Голівка | Сталь (UNI EN10025) |
| Внутрішні деталі | Нерж. сталь та латунь |
| Ущільнення | Нітрилова гума |
| Мембрани | Синтетична гума з волокнистої основою |
ПРАЙС
| Тип | DN, мм |
Вхідний тиск, бар |
Вихідний тиск |
Коефіцієнт витрати, Cg* |
Тип ЗЗК |
Ціна без ПДВ, ЕВРО |
Ціна з ПДВ, ЕВРО |
| RBE 4012 | 25 | 0,35 … 16 |
18 … 210 мбар | 450 |
8 500 |
2 939,17 | 3 527,01 |
| RBE 4022 | 0,12 … 0,9 ба | 2 904,53 | 3 485,43 | ||||
|
RBE 4032 |
0,5 … 2,5 бар | 2 794,81 | 3 353,78 | ||||
| RBE 4012 | 40 | 10 … 240 мбар | 1 200 |
8 500 |
3 060,44 | 3 672,52 | |
| RBE 4022 | 0,12 … 1,3 бар | 3 060,44 | 3 672,52 | ||||
| RBE 4032 | 0,6 … 2,1 бар | 3 265,43 | 3 918,51 | ||||
| RBE 4012 | 10 … 240 мбар | 8 600 |
3 346,41 | 4 015,69 | |||
| RBE 4022 | 0,12 … 1,3 бар | 3 494,89 | 4 193,87 | ||||
| RBE 4022 | 0,6 … 2,1 бар | 3 942,20 | 4 730,64 | ||||
| RBE 4012 | 50 | 10 … 240 мбар | 1 900 | 8 500 | 3 350,21 | 4 020,25 | |
| RBE 4022 | 0,12 … 1,3 бар | 3 109,23 | 3 731,07 | ||||
| RBE 4032 | 0,6 … 2,1 бар | 3 241,47 | 3 889,77 | ||||
| RBE 4012 | 10 … 240 мбар | 8 600 | 3 608,82 | 4 330,59 | |||
| RBE 4022 | 0,12 … 1,3 бар | 3 623,52 | 4 348,22 | ||||
| RBE 4032 | 0,6 … 2,1 бар | 3 744,30 | 4 493,16 | ||||
| RBE 4012 | 80 | 17 … 200 мбар | 4 000 | 8 500 | 4 484,00 | 5 380,80 | |
| RBE 4022 | 0,082 … 0,5 бар | 4 050,00 | 4 860,00 | ||||
| RBE 4032 | 0,3 … 1,3 бар | 4 000,00 | 4 800,00 | ||||
| RBE 4042 | 0,7 … 2,0 бар | 4 100,00 | 4 920,00 | ||||
| RBE 4012 | 17 … 200 мбар | 8 600 | 4 580,90 | 5 497,08 | |||
| RBE 4022 | 0,082 … 0,5 бар | 4 600,00 | 5 520,00 | ||||
| RBE 4032 | 0,3 … 1,3 бар | 4 580,00 | 5 496,00 | ||||
| RBE 4042 | 0,7 … 2,0 бар | 4 480,00 | 5 496,00 | ||||
| RBE 4012 | 100 | 17 … 200 мбар | 5 100 | 8 600 | 6 500,00 | 7 800,00 | |
| RBE 4022 | 0,082 … 0,5 бар | 6 300,54 | 7 560,65 | ||||
| RBE 4032 | 0,3 … 1,3 бар | 6 250,54 | 7 500,65 | ||||
| RBE 4042 | 0,7 … 2,0 бар | 6 290,64 | 7 548,77 |
Вибір моделі ЗЗК
Регулятори тиску газу серії RB 4000 можуть оснащуватися вбудованим ЗЗК зі спрацьовуванням по перевищенню тиску або комбінованим ЗЗК зі спрацьовуванням по перевищенню і по зниженню тиску.
З регуляторами серії RB 4000 поставляється два типи ЗЗК: SSV 8600 и SSV 8500

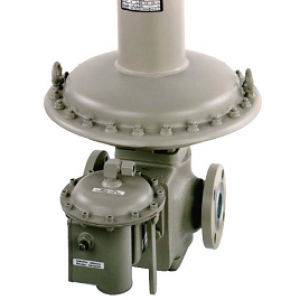

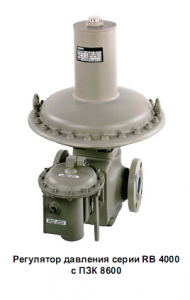

SSV 8600 c DN 25 / 40 / 50*80 / 80 / 100
SSV 8500 c DN 25 / 40 / 50 / 80
Пропускна здатність (в стандартних умовах)
Максимальна пропускна здатність може бути розрахована з використанням даних формул:
• Для критичних умов (якщо (Ре - Ра) > 0,5Ре) →
• Для некритичних умов (якщо (Ре - Ра) ≤ 0,5Ре) →

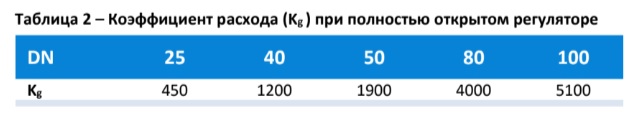

де, КG - коефіцієнт витрати (див. Таблицю 2),
Ре - абсолютне вхідний тиск, бар
Ра - абсолютне вихідний тиск, бар
