Серія М
Конструкція і функціональні особливості пружинних регуляторів серії M роблять їх ідеальними для застосування з пристроями, які передбачають різкі зміни витрати або з пристроями, що мають в складі електромагнітний клапан, який миттєво припиняє подачу газу, наприклад з побутовими або промисловими пальниками. Регулятор може використовуватися з природним або промисловим газом, пропаном, повітрям і іншими газами, за умови відповідного очищення і низьким вмістом бензолу.
Основні характеристики:
• Нормально відкритий регулятор
• Збалансований клапан
• Широкий діапазон регульованого тиску
• Повне закриття при нульовій витраті
• Простота обслуговування
• На замовлення комплектується запобіжним запірним клапаном помаксимальному і / або мінімального тиску

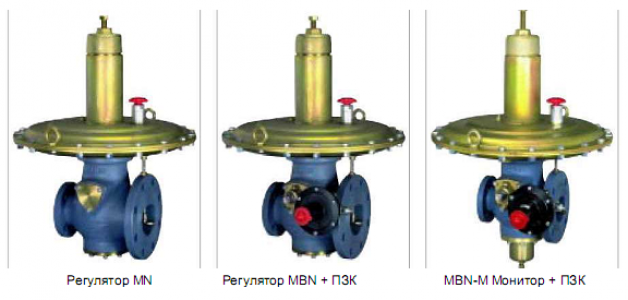

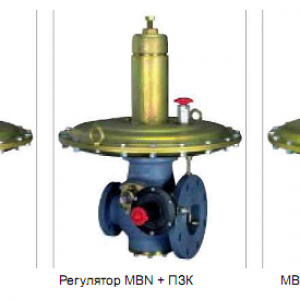

Конфігурація зі збільшеним вихідним фланцем
Серія MN
Диференціальне посилення
Конфігурація з однаковими вхідним / вихідним фланцями
Серія MF
Диференціальне посилення
Конфігурація з однаковими вхідним / вихідним фланцями
Серія MR
Інтегральне посилення тільки версія DN50
Технічні характеристики
| Серія MN - MF | |
| Допустимий тиск: | |
| корпус | PS : до 20 бар |
| привід | PS : 4 бар |
| Максимальний вихідний тиск | Pmax :3 бар |
| Допустимий вхідний тиск: | |
| Стандартна версія DN 25 - 50 | p e,max: 10 бар |
| Стандартна версія DN 65 - 100 | p e,max: 6 бар |
| PST версія | p e,max: 19.6 бар* |
| AP версія | p e,max: 19.6 бар* |
| АРА версія | p e,max: 19.6 бар* |
| Діапазон настройки вихідного тиску: | |
| Стандартна версія | Wh :10 до 500 мбар** |
| PST версія | Wh : 0.25 до 0.5 бар |
| AP версія | Wh : 0.5 до 1 бар |
| АРА версія | Wh : 1 до 3 бар |
| Серія MR | |
| Допустимий тиск: | |
| корпус | PS : до 20 бар |
| привід | PS : до 20 бар |
| Максимальний вихідний тиск | Pmax :3 бар |
| Допустимий вхідний тиск: | |
| Стандартна версія | p e,max: 10 бар |
| PST версія | p e,max: 19.6 бар* |
| AP версія | p e,max: 19.6 бар* |
| АРА версія | p e,max: 19.6 бар* |
| Діапазон настройки вихідного тиску: | |
| Стандартна версія | Wh :10 до 500 мбар** |
| PST версія | Wh : 0.25 до 0.5 бар |
| AP версія | Wh : 0.5 до 1 бар |
| АРА версія | Wh : 1 до 3 бар |
| * Залежно від навколишньої температури | |
| * * Для DN 80 і 100 діапазон вихідного тиску 0.02- 0.08 бар є застосуванням версії М ... ..- ВР | |
| Технічні характеристики | |
| Клас точності | AC :до ±5% |
| Максимальне перевищення вихідного тиску при нульовій витраті | SG :до + 10% |
| Діапазон витрат газу в якому можливе підвищення тиску до максимального SG | SZ : до 10% |
| Пневматичний незалежний запобіжний запірний клапан (ЗЗК) | |
| Клас точності | AG : + 5% |
| Час спрацювання | ta : < 1 сек. |
| Фланцеве з’єднання | |
| Серія MN зі збільшеним вихідним фланцем: | 25x65, 40x80, 50x100, 65x100, 80x150,100x200 |
| Серія MF з однаковими вхідним / вихідним фланцями: | 25, 40, 50, 80, 100 |
| Серія MR з однаковими вхідним / вихідним фланцями: | 50 |
| Клас фланців: | PN 16 UNI/DIN (ГОСТ 12820-80) • ANSI 150 |
| Температура: | |
| Стандартна версія: | |
| робоча -10 °C +60 °C | • навколишнє середовище -20 °C+80 °C |
| Низкотемпературна версія: | |
| рабочая -30 °C +60 °C | • навколишнє середовище -40 °C +80 °C |
| Матеріали | |
| Корпус и кришка | • Сталь |
| Мембрана | • армована NBR + PVC / нітрил гума |
| Ущільнення | • NBR нитрил гума |
| Пілот ПЗК | |
| Конфігурація | |
| Наступні типи пілотів застосовуються в регуляторах серії М з вбудованим ЗЗК: | |
| • Серія ОС / 66 пружинний пілот | |
| • Серія ОС / 66-R тільки для регуляторів серії MR | |
Технічні характеристики
| Матеріали | |
| OS/66 | |
| OS/66-AP | |
| OS/66-R | |
| OS/66-AP-R | |
| Корпус | Алюміній |
| Кришка | Сталь |
| Мембрана | NBR |
Шумоглушитель
| Тип SR | Вбудований реактивного типу |
| Зниження шуму | до 10 dB(A) |
Додаткове приладдя
Дистанційний датчик
Для передачі сигналу про відкриття або закриття запобіжного запірного клапана регулятора або монітора використовується дистанційний датчик, розроблений для установки у вибухонебезпечній зоні. Застосування цього датчика передбачає установку в вибухобезпечній зоні бар’єру іскрозахисту.
Відстань від датчика до бар’єру розраховується залежно від типу газу і електричних характеристик системи.
Датчик встановлюється на відстані приблизно 0,5 мм від штока (S).
Регулювання проводиться відповідними гайками
Установка на пілоті OS / 66
Електромагнітний клапан для дистанційного закриття
Пілоти OS/66, обладнані пристроєм спрацьовування по мінімальному тиску, можуть бути додатково обладнані ходовим клапаном вибухозахищеної конструкції для забезпечення дистанційного примусового спрацьовування.
IT / 3V триходовий клапан для управління налаштуванням (Pe max 50 бар)
Дозволяє управляти роботою і налаштуванням OS / 66 без зміни налаштувань регулятора. Клапан встановлюється на лінії управління пілотом OS/66 і підключається до відповідного джерела тиску, здатному створити тиск, що досягає значення настройки OS/66. Триходовий клапан IT / 3V пружінновозвратного типу і обладнаний пластиною (B) на важелі управління (Q).
Коли пластина (B) повернута, натискання на важіль (Q) відкриває доступ тиску, що подається джерелом до чутливого елемента, тим самим роблячи можливим виконання управління і контролю настройки. По завершенню процедури звільнення важеля відновлює нормальні умови функціонування.
Запобіжна пластина перешкоджає випадковому натисненню
