Запобіжно-скидний клапан

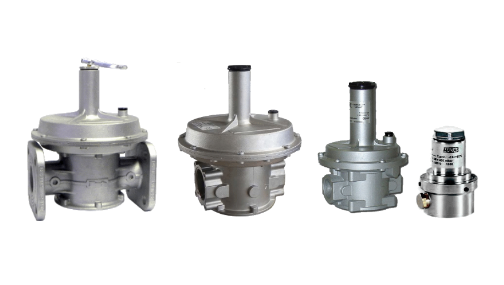

Запобіжно-скидний клапан MVS/1, MVSP/1, MADAS
Запобіжно-скидний клапан (ПСК) MVS / 1, MVSP / 1, MVSL / 1 призначений для скидання деякого об'єму газу за регулятором в разі короткочасного підвищення вихідного тиску понад встановлений. Використання ПСК дозволяє уникнути несанкціонованого спрацьовування запобіжно-запірного клапана (ПЗК) і мінімізувати наслідки від аварійних зупинок устаткування.
Для проведення регламентних робіт ПСК моделі MVSL / 1 забезпечені рукояткою примусового відкриття.
Зазвичай ПСК налаштовується на середнє значення між уставками регулятора і ПЗК при наявності останнього.
Технічні характеристики
Робоче середовище: неагресивні сухі гази (природний газ, метан, зріджений газ, біогаз *, коксовий газ *, повітря)
Приєднання: муфтове DN8 ÷ DN50, фланцеве DN25 ÷ DN50 (фланець стандарту PN16)
Температура навколишнього середовища: - 30 + 60 ° С
Максимальний робочий тиск: 1 bar - 1,5 bar - 2,5 bar - 6 bar (див. Етикетку)
Ступінь захисту: IP 65
* ЗСК для біогазу та коксового газу, в залежності від агресивності їх складу, можуть виготовлятися із захисним катафорезним покриттям корпусу, деякими конструкційними деталями з нержавіючої сталі замість латунних, робочого і захисного мембранами з FKM (Viton) замість NBR. При цьому ціна збільшується на 5 - 35%.
Приєднання муфтове
| DN 8 | 40 - 90 | 1 | 40,30 |
| 80 - 150 | 40,30 | ||
| 100 - 360 | 40,30 | ||
| 280 - 500 | 41,60 | ||
| DN 15 compact |
18 - 70 | 56,70 | |
| 30 - 120 | 56,70 | ||
| 70 - 260 | 56,70 | ||
| DN 20 compact |
18 - 80 | 63,00 | |
| 40 - 160 | 63,00 | ||
| 100 - 300 | 63,00 | ||
| 50 - 450 | 69,30 | ||
| DN 25 compact |
18 - 80 | 69,30 | |
| 40 - 160 | 69,30 | ||
| 100 - 300 | 69,30 | ||
| 50 - 450 | 69,30 | ||
| DN 20 - DN 25 | 0,3 - 6,0 bar | 6 |
196,60 |
| DN 20 - DN 25 | 16 - 37 | 1 | 78,10 |
| 30 - 110 | 78,10 | ||
| 100 -160 | 78,10 | ||
| 140 - 215 | 78,10 | ||
| 215 - 500 | 86,80 | ||
| 200 - 1000* | 1,5 | 107,00 | |
| 700 - 2100* | 2,5 | 109,50 | |
| DN 32 - DN 40 | 30 - 110 | 1 | 133,50 |
| 110 - 170 | 133,50 | ||
| 160 - 300* | 157,10 | ||
| 260 - 500* | 157,10 | ||
| DN 50 | 20 - 50 | 208,20 | |
| 35 - 135 | 208,20 | ||
| 110 - 200 | 208,20 | ||
| 200 - 400* | 248,20 | ||
| 320 - 500* | 248,20 |
* Посилена мембрана
Приєднання фланцеве
| DN 32 | 20 - 50 | 1 | 193,90 |
| 35 - 135 | 193,90 | ||
| 110 - 200 | 193,90 | ||
| 200 - 400* | 217,80 | ||
| 320 - 500* | 217,80 | ||
| DN 40 | 20 - 50 | 1 | 193,90 |
| 35 - 135 | 193,90 | ||
| 110 - 200 | 193,90 | ||
| 200 - 400* | 217,80 | ||
| 320 - 500* | 217,80 | ||
| DN 50 | 20 - 50 | 270,40 | |
| 35 - 135 | 270,40 | ||
| 110 - 200 | 270,40 | ||
| 200 - 400* | 310,30 | ||
| 320 - 500* | 310,30 |
* Посилена мембрана
